Los muros móviles, también llamados particiones operables, son sinónimo de flexibilidad. Permiten dividir una sala en varios ambientes y, con la misma facilidad, volver a unificarla para aprovechar cada centímetro. Sin embargo, este dinamismo tiene un aspecto poco visible y, a veces, ignorado: la zona de guarda. Se trata del lugar en el que se almacena el muro cuando no está desplegado, ya sea un pocket lateral en el caso de los sistemas horizontales o un cajillo en el techo para los sistemas verticales. Como explican los expertos, la manera en que se diseñe y planifique este espacio invisible define la circulación, la estética y la rentabilidad de los proyectos.
En México, cada vez más arquitectos y usuarios finales descubren los beneficios de los muros móviles en hoteles, centros de convenciones, oficinas, universidades y hospitales. Pero al momento de elegir un sistema rara vez se reflexiona sobre dónde “vivirá” el muro cuando esté plegado. Este artículo profundiza en ese espacio de guarda y ofrece consejos prácticos para planearlo adecuadamente.
¿Qué es la zona de guarda?
Cuando vemos un muro móvil desplegado, apreciamos sus paneles, su desempeño acústico y su acabado estético. Pero cuando el muro se retrae, esos paneles no desaparecen; simplemente se guardan. El espacio de guarda es el volumen destinado a almacenar los paneles apilados para que no obstaculicen el área útil de la sala. Existen dos tipologías principales:
1. Pocket lateral (apilamiento horizontal): En los sistemas de paneles individuales o emparejados, los paneles se deslizan sobre un riel y se estacionan en un nicho o “pocket” ubicado a un lado del vano. Este nicho puede estar dentro de la misma sala o en un espacio contiguo accesible. La guía de Modernfold señala que los paneles individuales permiten almacenar los paneles en pockets remotos y crear configuraciones complejas.

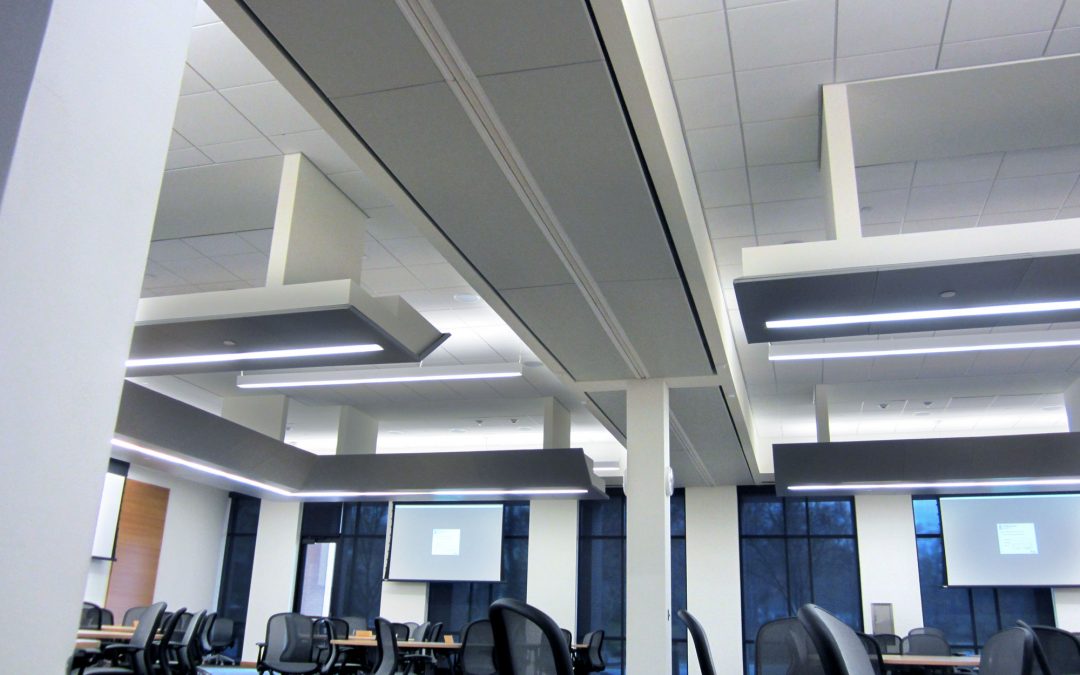

2. Cajillo en el techo (apilamiento vertical): En los sistemas de elevación vertical, los paneles se pliegan hacia arriba y se alojan en un compartimento dentro del plenum. Skyfold destaca que todas sus paredes se retraen dentro del techo para maximizar el espacio del piso, sin rieles en el suelo ni en los muros. La serie Zenith, distribuida en México, enfatiza que su operación vertical elimina la necesidad de revisar la ubicación de muebles porque el trayecto es estrecho y el sistema se oculta por completo.
El concepto es simple: si no planificas dónde guardar el muro, estás reduciendo metros útiles o comprometiendo la estética. El espacio de guarda debe ser suficiente para albergar todos los paneles, contar con un acceso cómodo y discreto, integrarse con el resto de la sala y tener la estructura adecuada para soportar el peso.
¿Por qué importa la zona de guarda?
Planear correctamente el área de guarda no es un capricho, es un requisito para garantizar la funcionalidad y la inversión. Algunas razones clave:
Aprovechamiento del metro cuadrado: Un pocket mal dimensionado puede restar metros útiles a la sala. Algunos sistemas están diseñados con paneles para minimizar la huella de almacenamiento, pero siempre es necesario reservar un nicho físico o considerar una zona de apilamiento. En proyectos comerciales o de hospitalidad, esos metros pueden representar ingresos o capacidad de aforo.
Diseño y circulación: El pocket lateral altera la circulación y la vista de la sala. Si se ubica en un rincón visible, puede tener una puerta de cierre que combine con el resto del acabado. En cambio, un sistema vertical desaparece en el techo y deja libre la planta; pero requiere un plenum libre de instalaciones donde quepa el mecanismo de elevación.
Coordinación con estructuras e instalaciones: Tanto los sistemas horizontales como los verticales necesitan una viga o estructura metálica para soportar el peso. Además, el pocket en techo debe integrarse con los ductos de climatización, luminarias y sistemas de detección de incendios sin crear puntos de fuga acústica. Por eso, fabricantes y distribuidores recomiendan consultar desde la etapa de diseño para planear la distribución, el soporte estructural y los requisitos de almacenamiento.
Experiencia del usuario: Un muro que se guarda correctamente es imperceptible. Cuando la transición entre configuraciones es rápida y no requiere mover muebles, el usuario disfruta de un espacio flexible sin interrupciones. Si el pocket invade un pasillo o no tiene un acabado acorde, se percibe como un estorbo.
Sistemas horizontales: la zona de apilamiento lateral
Los muros móviles tradicionales funcionan de manera horizontal: los paneles cuelgan de un riel suspendido y se desplazan hasta apilarse en la pared o en un pocket. Dentro de esta familia existen variantes (paneles individuales, paneles emparejados y paneles de bisagra continua) pero todos comparten la necesidad de un espacio de guarda en los extremos del recorrido.
Paneles individuales
Los sistemas de paneles individuales como el Modernfold Acousti-Seal® permiten configuraciones que otros sistemas no resuelven con la misma facilidad. Cada panel opera de forma independiente y puede tomar rutas distintas a través del carril, lo que permite moverlos hacia pockets remotos y apilarlos fuera del vano principal.
Esto se traduce en ventajas concretas:
- Crear múltiples divisiones o salas simultáneas desde un mismo sistema.
- Reubicar puertas de paso según el formato del evento o la sesión.
- Adaptarse a pisos con variaciones de nivel gracias a los mecanismos de sellado perimetral.
La tecnología SmartTrack® de Modernfold hace que el apilamiento sea consistente incluso para operadores con poca experiencia. La condición de proyecto que conviene resolver desde planta: el pocket lateral debe tener profundidad suficiente para alojar todos los paneles sin interferir con circulaciones, salidas o mobiliario fijo.
Paneles emparejados y bisagra continua
Las configuraciones de paneles emparejados conectan los paneles en grupos de dos, lo que simplifica el movimiento en línea recta. Este sistema es ideal para aperturas simples que no necesitan múltiples ubicaciones de apilamiento; se almacena al final del vano sin requerir desvíos. Los paneles de bisagra continua funcionan como una “banda” que se despliega o se recoge como un acordeón. Ofrecen un montaje rápido y automático con mínimo esfuerzo. Ambos sistemas reducen la complejidad del pocket pero siguen necesitando un espacio para almacenar el grupo de paneles.
Consideraciones para el pocket lateral
Al diseñar el espacio de guarda para sistemas horizontales, conviene considerar:
1. Número de paneles y espesor: Multiplica el espesor de cada panel por la cantidad de paneles para estimar la profundidad mínima.
2. Tipo de apilamiento: Hay apilamiento al centro (center stack), a un lado (side stack) u offset stack (con desvío). Los pockets remotos liberan el vano pero requieren espacio en otro lugar.
3. Altura y estructura: El nicho debe tener la misma altura libre que el riel. Para muros altos se necesitan vigas de soporte o PTR; la altura y el peso del sistema determinan la sección del acero.
4. Puertas y acabados: Un pocket visible necesita una puerta que oculte los paneles y se integre con la arquitectura. Con Modernfold se pueden añadir “pocket doors” con el mismo acabado que los paneles, o se puede usar un panel apilado como puerta.
Planificar estas variables desde la fase de diseño evita sorpresas y pérdidas de espacio en obra.
Sistemas verticales: el pocket en el techo
Los sistemas de elevación vertical representan una solución innovadora para quienes buscan maximizar el espacio de piso. En lugar de desplazarse lateralmente, los paneles se pliegan hacia arriba y se alojan en un compartimento oculto en el techo. Este mecanismo está presente en la gama de muros Skyfold y otros sistemas de elevación vertical.
Cómo funciona el Cajillo
Todos los modelos de Skyfold, se retraen dentro del techo, eliminando la necesidad de rieles en el suelo o en las paredes. La serie Classic utiliza un sistema de elevación capaz de alcanzar grandes alturas y mantener el muro plano y rígido. Con esta solución el espacio requerido en el techo para almacenar el muro oscila entre 615 mm a 1960 mm de altura, y la anchura del pocket en el techo se ubica entre los 1400 mm a los 1750 mm. Estos datos ayudan a calcular el espacio necesario.
Ventajas del plenum respecto al pocket
1. No resta metros cuadrados útiles: Al no ocupar un nicho lateral, el plenum permite utilizar toda la planta para circulación, mobiliario u otras actividades. Esto se traduce en mayor capacidad de aforo y flexibilidad. Skyfold ofrece un ahorro de espacio al no tener storage pockets y mantiene una estética limpia sin rieles.
2. Estética discreta: Al ocultarse en el techo, el sistema desaparece por completo. No se ven rieles, bisagras ni puertas de bolsillo. Las paredes quedan lisas y continuas.
3. Accionamiento automatizado: Los muros verticales son motorizados y se operan con un botón o un control. Esto reduce la mano de obra y permite desplegar la pared en cuestión de minutos; los sistemas Skyfold incorporan sensores de obstrucción para mayor seguridad.
Desafíos del pocket en el techo
No todo es ventaja: el cajillo requiere una coordinación minuciosa con la estructura y las instalaciones mecánicas. Algunas consideraciones importantes son:
1. Altura disponible: El espacio entre pisos o el falso techo debe ser suficiente para alojar la altura del muro plegado y su mecanismo de contrapesos. En edificios existentes puede ser difícil lograr las alturas recomendadas.
2. Interferencia con MEP: Ductos de aire acondicionado, iluminación, rociadores y cableado deben reubicarse o coordinarse para no interferir con la trayectoria del muro. Asimismo, se debe prever un plafón acústico continuo para evitar fugas de sonido y cumplir con las normativas de protección contra incendios.
3. Estructura de soporte: Aunque el sistema utiliza paneles ligeros, se requiere un marco metálico para soportar la carga dinámica. La serie Zenith afirma que necesita mínimo acero estructural, pero la sección exacta dependerá de la altura y del peso del muro.
Cómo calcular y planear el espacio de guarda
Los muros móviles son productos a la medida. Eso significa que es posible hacer estimaciones preliminares desde el proyecto, pero las dimensiones definitivas del pocket o el cajillo siempre dependen de las especificaciones del sistema elegido, las condiciones reales de obra y la coordinación con estructura, instalaciones y acabados.
Las siguientes directrices sirven para orientar el diseño desde etapas tempranas, no para reemplazar la revisión técnica del proveedor.
1. Determina el espesor y número de paneles: El espesor de los paneles varía según el sistema. Para una estimación inicial de la profundidad del pocket lateral, multiplica el espesor por el número de paneles y agrega un margen para tolerancias y maniobrabilidad. El número definitivo siempre lo determina la ficha técnica del modelo específico.
2. Consulta las especificaciones del fabricante: Cada sistema tiene sus propias tablas de almacenamiento. Los datos reales de altura, ancho y profundidad requeridos están en la ficha técnica del modelo específico, no en estimaciones generales. Verificar esos datos antes de cerrar el diseño evita ajustes costosos en obra.
3. Define la posición de la zona de guarda: En sistemas horizontales, el pocket puede ubicarse dentro del mismo vano o en un espacio contiguo. Un pocket remoto libera el área principal pero puede requerir pasillos o puertas adicionales. En sistemas verticales, el plenum debe estar libre de vigas, ductos o instalaciones que interfieran con el recorrido. Esta decisión afecta layout, circulaciones y acabados por eso, conviene resolverla temprano.
4. Considera la apertura de la puerta del pocket: El ancho de acceso debe permitir que los paneles giren y se apilen sin rozar. En sistemas manuales, un ancho mínimo equivalente a 1.5 veces el ancho de un panel suele ser suficiente como punto de partida. Paneles de vidrio o con mecanismos motorizados pueden requerir mayor holgura.
5. Coordina con la estructura y acabados: El pocket debe estar alineado con la viga o perfil que soporta el riel o el motor. Los acabados interiores deben coordinarse desde el proyecto para que el espacio se integre visualmente con la sala.
¿Por qué las visitas del proveedor hacen la diferencia?
Al ser sistemas a la medida, la fabricación se basa en las mediciones tomadas en obra. Si las condiciones cambian: ajustes en plafón, modificaciones estructurales, cambios en instalaciones y el proveedor no tiene visibilidad de esos cambios, el sistema puede llegar fabricado con especificaciones que ya no corresponden a la obra real.
Las visitas periódicas del proveedor durante la ejecución no son un servicio adicional: son parte del proceso de coordinación que garantiza que las medidas se mantengan, que los detalles críticos se resuelvan a tiempo y que el sistema llegue listo para instalarse sin contratiempos.
¿Quieres saber cuál es la mejor solución para tu espacio?
Si estás especificando un proyecto, podemos agendar una reunión contigo.
AGENDAR
Factores que influyen en el tamaño de la zona de guarda
Además de la cantidad de paneles, existen otros factores que determinan el tamaño del pocket:
Altura del muro: Muros más altos suelen tener paneles más gruesos o requieren más espacio para mecanismos de sellado y ruedas. La serie Classic de Skyfold alcanza alturas de hasta 36 pies (11 m), por lo que el plenum debe ser proporcional.
Tipo de operación: Los sistemas motorizados y verticales integran motores, contrapesos y sensores que aumentan el volumen del pocket en el techo. Los sistemas manuales requieren menos mecanismo pero pueden necesitar espacio extra para manipular los paneles.
Acabados y accesorios: Paneles con vidrio, marcos de aluminio o tratamientos acústicos pueden tener un espesor adicional. También influyen los accesorios como pasahilos, persianas venecianas integradas o superficies de pizarra.
Requisitos acústicos: Un nivel de aislamiento más alto (STC 50–56) suele implicar paneles de mayor masa y, por tanto, un pocket más profundo.
Normativas de accesibilidad: En proyectos públicos, el pocket y la trayectoria de los paneles deben cumplir con normas de accesibilidad, evitando obstruir rutas de evacuación y respetando medidas mínimas de pasillo.
Normativas y buenas prácticas acústicas (ASTM E557)
La ASTM E557 es una guía de buenas prácticas para la construcción que rodea a una partición operable. Su objetivo es evitar fugas de sonido entre espacios adyacentes y asegurar que el desempeño del muro móvil no se vea comprometido por el entorno. Algunas recomendaciones clave incluyen:
1. Evitar flancos sonoros: Antes de construir, revisa el diseño para detectar áreas donde el sonido pueda filtrarse: paredes fijas, techos, pisos, ductos y salidas eléctricas. Un muro de 60 STC no sirve si las paredes adyacentes tienen un aislamiento de 30 STC.
2. Sellar el plenum sobre la partición: El espacio del techo (plenum) debe tener una barrera acústica alineada con el muro móvil, con propiedades iguales o superiores al STC del muro. La barrera debe extenderse desde el plafón hasta la losa, sin huecos alrededor de penetraciones de HVAC, rociadores y cableado.
3. Tratar los ductos de HVAC: Los ductos que conectan espacios separados deben forrarse con material absorbente o incluir silenciadores. Además, el ducto que pasa por encima del muro debe estar calificado 10 dB por encima del valor STC del muro y sellarse para evitar fugas.
4. Asegurar el rendimiento de las paredes fijas: Las paredes adyacentes al sistema deben tener propiedades acústicas iguales o mejores que las del muro operable y utilizar juntas desacopladas y varias capas de yeso.
5. Considerar el impacto en los usuarios: Un espacio flexible con buena acústica mejora el bienestar y la productividad de los ocupantes. Estudios citados por Skyfold muestran que el ruido no controlado aumenta el estrés y puede reducir los ingresos en la industria hotelera. Cumplir con la ASTM E557 contribuye a crear ambientes confortables y rentables.
Aplicar estas recomendaciones en tu proyecto ayuda a controlar el ruido, evitar filtraciones y garantizar que el espacio flexible cumpla con su propósito acústico.
Errores comunes al planificar el espacio de guarda
Incluso profesionales experimentados pueden cometer errores al dimensionar la zona de guarda. Estos son algunos de los problemas más frecuentes:
Subestimar la profundidad: No revisar correctamente los dibujos finales. Esto obliga a invadir el espacio de circulación.
Ignorar la altura del riel: Olvidar que el pocket debe tener la misma altura libre que el riel; de lo contrario, el primer panel no podrá girar y entrar al pocket.
No prever la estructura: Instalar un muro móvil sin contar con una viga de soporte genera deformaciones y fallas. Los fabricantes recomiendan involucrarse desde la etapa de estructura para dimensionar el soporte adecuadamente.
Descuidar las instalaciones MEP: Colocar ductos, rociadores o luminarias en el recorrido del muro puede impedir su operación o generar fugas acústicas. Es imprescindible coordinar con el equipo de instalaciones para reubicar estos elementos.
Acabado pobre del pocket: Dejar el pocket como un hueco sin tratamiento arruina la estética. Se deben instalar puertas y marcos que integren el espacio con el diseño interior.
Falta de mantenimiento: El pocket debe permanecer limpio y libre de obstáculos. La acumulación de polvo, cables o enseres dificulta la operación del muro y puede dañar los paneles.
Consejos para especificadores y arquitectos
Al considerar un muro móvil acústico, ten en cuenta estos consejos para garantizar un proyecto exitoso:
1. Definir el uso y la frecuencia de cambio: Antes de elegir un sistema, determina cuántas veces al día o a la semana se moverá el muro y cuántas configuraciones necesitas. Los sistemas horizontales manuales pueden ser suficientes para salas que se dividen ocasionalmente; los verticales automáticos son ideales para espacios con cambios continuos.
2. Priorizar la coordinación temprana: Involucra al fabricante o al distribuidor en la etapa de anteproyecto. Ellos te ayudarán a calcular la carga, dimensionar la estructura, diseñar el pocket y elegir el sistema adecuado.
3. Escoger la operación y el aislamiento adecuados: El valor STC deseado, el tipo de operación (manual vs. automático) y el acabado influyen en el tamaño y la complejidad del pocket. Consulta catálogos y fichas técnicas para conocer las opciones y sus requisitos.
4. Integrar el diseño con la estética: El pocket no debe parecer un armario improvisado. Coordina el diseño del cerramiento con la arquitectura de interiores; utiliza puertas ocultas o paneles que coincidan con las molduras.
5. Planificar el mantenimiento: Establece un programa para revisar periódicamente los rieles, mecanismos y el pocket. Un mantenimiento preventivo alarga la vida útil del sistema y evita averías.
Conclusión
La zona de guarda es el corazón invisible de cualquier muro móvil. Aunque su diseño no se ve cuando el muro está desplegado, determina cuánto espacio libre tendrás, cómo se percibe el ambiente y qué tan rápido podrás transformar el lugar. Ignorarlo puede costar metros cuadrados, incomodidades y reparaciones costosas.
En resumen, los sistemas horizontales necesitan un pocket lateral con el ancho, profundidad y altura adecuados, mientras que los sistemas verticales se ocultan en un plenum en el techo que requiere coordinar la estructura y las instalaciones. Fabricantes como Modernfold y Skyfold ofrecen soluciones específicas: paneles de menor espesor para reducir la huella, pockets remotos para grandes aperturas y sistemas verticales que no restan metros cuadrados al piso. Planificar con anticipación, consultar a expertos y entender las necesidades de tu proyecto te permitirá sacar el máximo provecho de la flexibilidad que ofrece un muro móvil.
